COMO SE HACE

Se efectuará periódicamente para obtener muestras representativas de aceite minerales, en operación dentro de transformadores individuales los cual son: enviando a nuestro laboratorio para ser analizados.

BAJO QUE NORMAS

La práctica de muestras a los líquidos aislantes eléctricos se realiza de acuerdo con la norma ASTMD923-07 y sus resultados se valoran bajo las normas IEEEC57.106-2015-e IEEE 104-2008

CON QUE FIN

Con el fin de obtener toda la información requerida y determinar la acción o el procedimiento de mantenimiento exacto a seguir en cada casa previniendo, minimizando o eliminado los riesgos de tipo eléctrico y gestionando la vida útil de los transformadores.

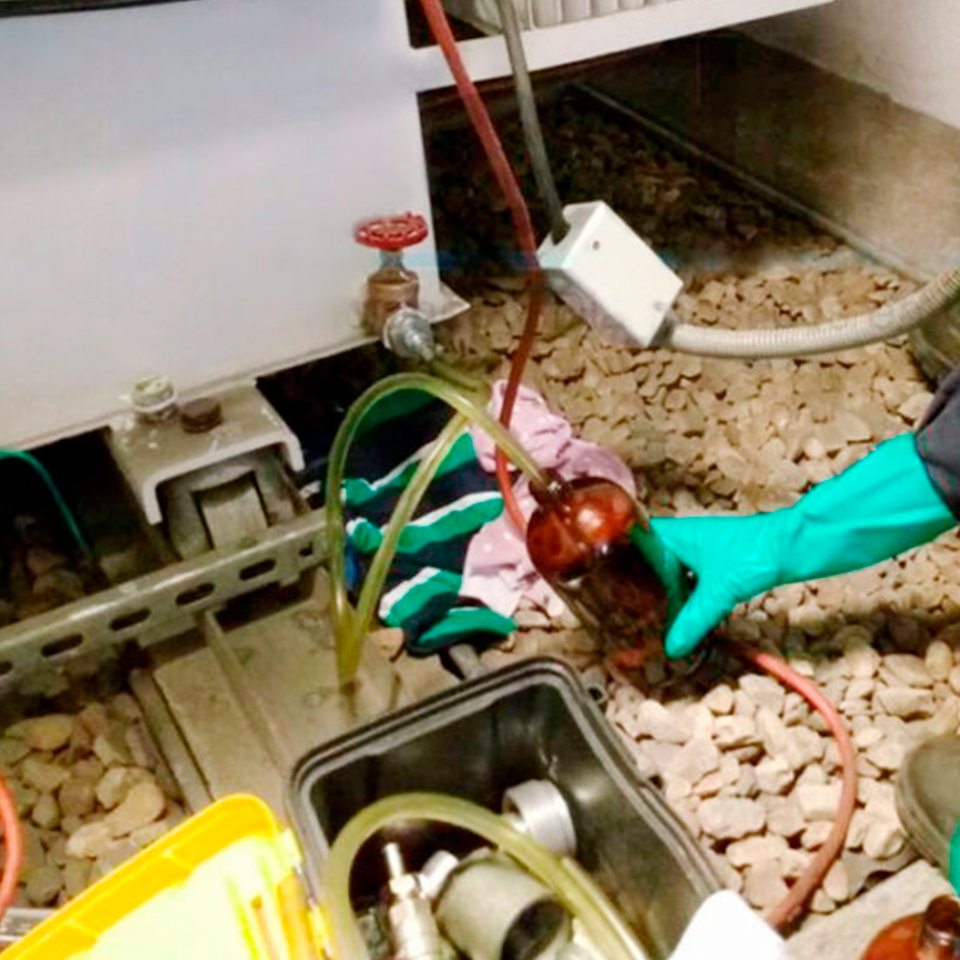

PROCEDIMIENTO DE TOMA DE MUESTRA DEL ACEITE

• Registrar todos los datos de la unidad la temperatura y humedad relativa del Aire.
• Limpiar todo el entorno donde se va ha trabajar evitando en lo mínimo polvaredas.
• Las muestras deberán tomarse, preferentemente, de la parte inferior.
• Retirar la tapa del punto de muestreo.
• Limpiar el punto de muestreo (válvula u otro accesorio) de una posible contaminación (partículas sólidas, agua libre, etc.) con paños limpios.
• Colocar el adaptador adecuado con reducciones a una manguerilla de 1/4” (utilizar una manguerilla diferente para cada muestra).
• Drenar aceite para limpiar la válvula de muestreo y reducciones (la cantidad de aceite a drenar será proporcional al tamaño de la válvula, de ¼ a 1 litro como máximo).
